Anwendungsbeispiele
- visuelle Prüfung und Sortierung in der Produktionslinie von Keramikfliesen
System Beschreibung:
- Prüfstation mit Zeilenkamerasystem zur Erkennung und Sortierung von Keramikfliesen (Endprodukt);
- ein komplettes Bildverarbeitungssystem umfasst Industriekameras (Line-Scan-Cameras), Optiken, Beleuchtungen, Software und Steuerungen;
- Screening der Produktqualität durch Bilderfassung und -analyse/ NIO-Produkte Erkennung.
Projektmerkmale:
- Bildsammlung und -verarbeitung von großformatigen Fliesen: Fliesen bis 1m Breite und 2m Länge;
- Online-Inspektionssystem: Prüfstation im Takt von 1,5s pro Fliese;
- Prüfstation wird direkt in der Produktionslinie integriert, und kann sich stabil an die Umgebung in der Produktionshalle vor Ort anpassen.
Aufgaben der visuellen Prüfung
- Verschmutzungen und Farbunterschiede auf der Fliesenoberfläche (in einer bestimmten Tiefe) erkennen.
- Die Ebenheit der Fliesenoberfläche: Vorsprünge und Vertiefungen erkennen.
- Die Steifigkeit der Fliesen: Die Steifigkeitserkennung wird durch die Erfassung von Verformung der Fliesen realisiert.

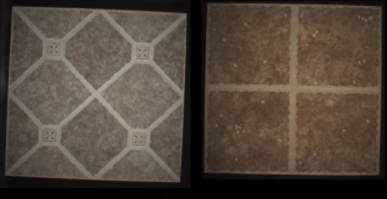

- Farbe und Muster: Farbe und Muster erkennen (IO/NIO).
